JIS日標法蘭標準尺寸表
2021-03-08 關注次數：日標法蘭主要起到管道之間相互連接的作用，因為具有密封性好，安裝方便的優點，所以在化工石油等領域比較常見。按照連接方式分類板，板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭等。

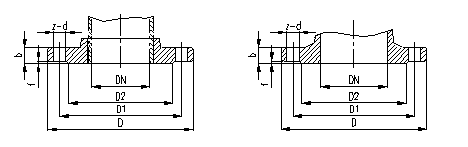

JIS法蘭（JIS B 2238、JIS B 2239）
JIS 5K 單位：mm
口徑 DN | 適 用 的 鋼管外徑 | 法蘭外徑D | 法蘭各部分尺寸 | 螺栓孔 | 螺栓的 螺紋 尺寸 | |||||
b | f | 直徑D2 | 中心圓直徑D1 | 數量z | 直徑d | |||||
灰鑄鐵以外 | 灰鑄鐵 | |||||||||
10 | 17.3 | 75 | 9 | 12 | 1 | 39 | 55 | 4 | 12 | M10 |
15 | 21.7 | 80 | 9 | 12 | 1 | 44 | 60 | 4 | 12 | M10 |
20 | 27.2 | 85 | 10 | 14 | 1 | 49 | 65 | 4 | 12 | M10 |
25 | 34.0 | 95 | 10 | 14 | 1 | 59 | 75 | 4 | 12 | M10 |
32 | 42.7 | 115 | 12 | 16 | 2 | 70 | 90 | 4 | 15 | M12 |
40 | 48.6 | 120 | 12 | 16 | 2 | 75 | 95 | 4 | 15 | M12 |
50 | 60.5 | 130 | 14 | 16 | 2 | 85 | 105 | 4 | 15 | M12 |
65 | 76.3 | 155 | 14 | 18 | 2 | 110 | 130 | 4 | 15 | M12 |
80 | 89.1 | 180 | 14 | 18 | 2 | 121 | 145 | 4 | 19 | M16 |
100 | 114.3 | 200 | 16 | 20 | 2 | 141 | 165 | 8 | 19 | M16 |
125 | 139.8 | 235 | 16 | 20 | 2 | 176 | 200 | 8 | 19 | M16 |
150 | 165.2 | 265 | 18 | 22 | 2 | 206 | 230 | 8 | 19 | M16 |
200 | 216.3 | 320 | 20 | 24 | 2 | 252 | 280 | 8 | 23 | M20 |
250 | 267.4 | 385 | 22 | 26 | 2 | 317 | 345 | 12 | 23 | M20 |
300 | 318.5 | 430 | 22 | 28 | 3 | 360 | 390 | 12 | 23 | M20 |
350 | 355.6 | 480 | 24 | 30 | 3 | 403 | 435 | 12 | 25 | M22 |
400 | 406.4 | 540 | 24 | 30 | 3 | 463 | 495 | 16 | 25 | M22 |
450 | 457.2 | 605 | 24 | 30 | 3 | 523 | 555 | 16 | 25 | M22 |
500 | 508.0 | 655 | 24 | 32 | 3 | 573 | 605 | 20 | 25 | M22 |
600 | 609.6 | 770 | 26 | 32 | 3 | 680 | 715 | 20 | 27 | M24 |
JIS 10K 單位：mm
口徑 DN | 適 用 的 鋼管外徑 | 法蘭外徑D | 法蘭各部分尺寸 | 螺栓孔 | 螺栓的螺紋尺寸 | 薄型法蘭 | |||||||
b | f | 直徑D2 | 中心圓 直徑D1 | 數量 z | 直徑 d | 灰鑄鐵 | 螺栓的孔徑 | 螺栓的尺寸 | |||||
灰鑄鐵以外 | 灰鑄鐵 | ||||||||||||
10 | 17.3 | 90 | 12 | 14 | 1 | 46 | 65 | 4 | 15 | M12 | 12 | 12 | M10 |
15 | 21.7 | 95 | 12 | 16 | 1 | 51 | 70 | 4 | 15 | M12 | 12 | 12 | M10 |
20 | 27.2 | 100 | 14 | 18 | 1 | 56 | 75 | 4 | 15 | M12 | 14 | 12 | M10 |
25 | 34.0 | 125 | 14 | 18 | 1 | 67 | 90 | 4 | 19 | M16 | 16 | 15 | M12 |
32 | 42.7 | 135 | 16 | 20 | 2 | 76 | 100 | 4 | 19 | M16 | 18 | 15 | M12 |
40 | 48.6 | 140 | 16 | 20 | 2 | 81 | 105 | 4 | 19 | M16 | 18 | 15 | M12 |
50 | 60.5 | 155 | 16 | 20 | 2 | 96 | 120 | 4 | 19 | M16 | 18 | 15 | M12 |
65 | 76.3 | 175 | 18 | 22 | 2 | 116 | 140 | 4 | 19 | M16 | 18 | 15 | M12 |
80 | 89.1 | 185 | 18 | 22 | 2 | 126 | 150 | 8 | 19 | M16 | 18 | 15 | M12 |
100 | 114.3 | 210 | 18 | 24 | 2 | 151 | 175 | 8 | 19 | M16 | 20 | 15 | M12 |
125 | 139.8 | 250 | 20 | 24 | 2 | 182 | 210 | 8 | 23 | M20 | 22 | 19 | M16 |
150 | 165.2 | 280 | 22 | 26 | 2 | 212 | 240 | 8 | 23 | M20 | 22 | 19 | M16 |
200 | 216.3 | 330 | 22 | 26 | 2 | 262 | 290 | 12 | 23 | M20 | 24 | 19 | M16 |
250 | 267.4 | 400 | 24 | 30 | 2 | 324 | 355 | 12 | 25 | M22 | 26 | 23 | M20 |
300 | 318.5 | 445 | 24 | 32 | 3 | 368 | 400 | 16 | 25 | M22 | 28 | 23 | M20 |
350 | 355.6 | 490 | 26 | 34 | 3 | 413 | 445 | 16 | 25 | M22 | 28 | 23 | M20 |
400 | 406.4 | 560 | 28 | 36 | 3 | 475 | 510 | 16 | 27 | M24 | 30 | 25 | M22 |
450 | 457.2 | 620 | 30 | 38 | 3 | 530 | 565 | 20 | 27 | M24 | － | － | － |
500 | 508.0 | 675 | 30 | 40 | 3 | 585 | 620 | 20 | 27 | M24 | － | － | － |
600 | 609.6 | 795 | 32 | 44 | 3 | 690 | 730 | 24 | 33 | M30 | － | － | － |
